重要注意事項和安全信息

Important notices and safety information

YLMP-3S型自動磨拋機為雙盤臺式機，是依據國際標準，采用國際先進工藝技術制造的新一代高精度、制樣過程自動化的研磨拋光設備。

具備磨拋盤旋轉方向可任意選擇、磨拋盤可快速更換；多試樣夾試器和氣動單點加載等功能。本機采用了先進的微處理器控制系統，使得磨拋盤、磨拋頭的轉速實現無級可調，制樣壓力、時間設定直觀、便捷。只需更換磨拋盤或者砂紙和織物即可完成磨、拋工序的操作。從而使本機展現了更加廣泛的應用性。具有轉動平穩、安全可靠、噪音低及采用鑄鋁底座增加了磨拋的剛性等特點。

本機帶有水冷卻裝置，可以在研磨時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織并隨時將磨粒沖刷排走；再配以玻璃鋼外殼和不銹鋼標準件，在外觀上更加美觀大方，并提高了防腐、防銹性能且易清潔。

適用于對金相試樣的粗磨、精磨、粗拋光至精拋光過程進行自動制樣。是企業、科研單位以及大專院校實驗室的理想制樣設備。

主要技術指標

Main Specifications

￠ 磨拋盤直徑： φ250mm（可訂制φ230mm、φ300mm）

￠ 磨拋盤轉速： 50-1000 r/min（無極調速）以及400 / 600 / 800 / 1000 r/min（四級定速）

￠ 磨拋盤轉向： 可調正反轉選擇

￠ 磨拋頭轉速： 5-150 r/min（無極調速）

￠ 制備樣數量： 6個

￠ 加荷范圍： 5-60牛頓

￠ 制樣時間： 0-3000 S

￠ 試樣直徑： 出廠標配φ30mm（可訂制直徑φ22-φ45mm）

￠ 輸入電壓： 單相 AC220V  50Hz

￠ 總 功 率： 900W

￠ 外形尺寸： 755*815*690mm

￠ 凈    重： 89KG

各部件功能簡介

Brief introduction of each component function

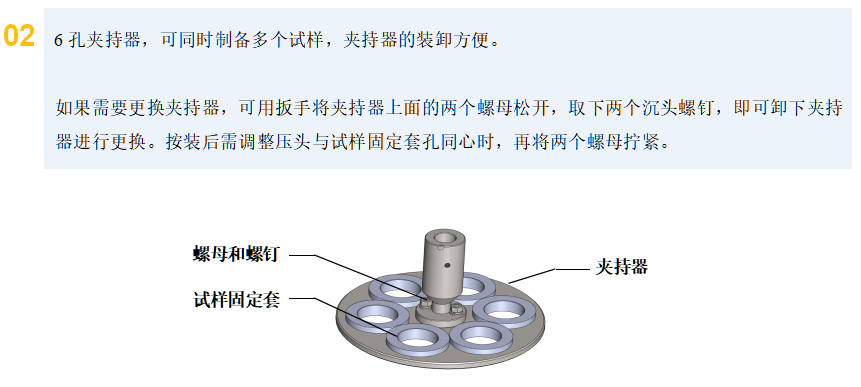

夾持器：對試樣進行固定，通過壓頭可產生0-0.7Mpa壓力。

回轉水嘴：磨拋過程中可對試樣進行沖洗；可根據需要開關或轉動。

擋水圈：磨拋過程中防止水外濺。

磨拋機控制面板：對工作盤進行轉速方向及磨拋時間設置；整機啟動、停止控制。

磨拋頭：內含機械電氣控制，是整機組成的重要部分。

磨拋頭控制面板：調節壓力控制參數調節。

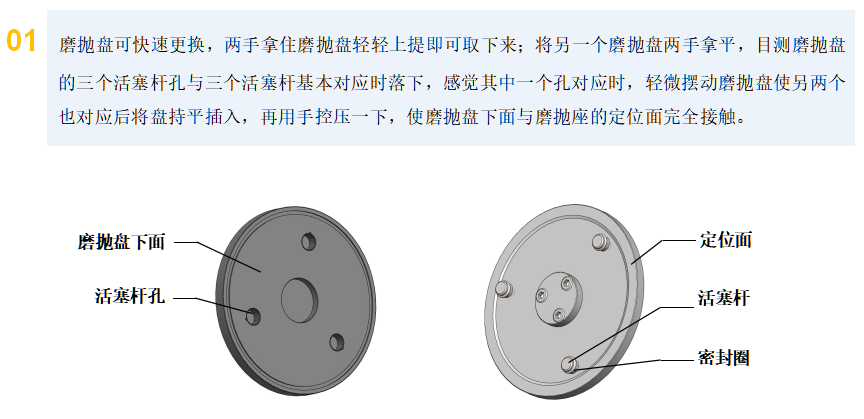

磨拋盤：也稱“工作盤”，是磨拋試驗的重要組成部分，將砂紙、絨布等耗材固定在上面，對試樣進行磨拋。

可調式減震底腳：調節機身水平、穩固。

產品優勢

Product advantages

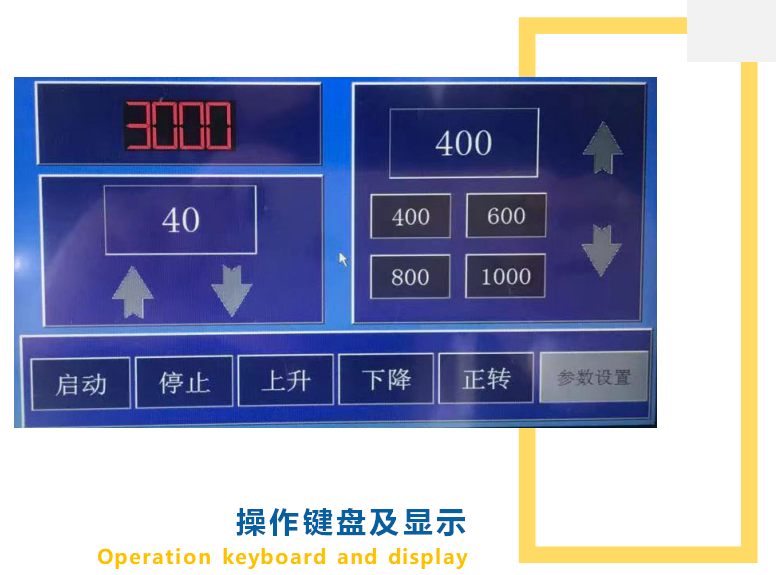

液晶顯示器從上向下依次顯示時間，轉速，運轉方向。

【速度+】無極調速（↑）是增大速度。停止或者運行時都可調整。

【速度-】無極調速（↓）時減小速度。停止或者運行時都可調整。

【定速1】機器定速運轉選擇200轉/分鐘

【定速2】機器定速運轉選擇600轉/分鐘

【定速3】機器定速運轉選擇800轉/分鐘

【定速4】機器定速運轉選擇1000轉/分鐘

【正/反】磨拋盤運行方向選擇，如果當前正轉，按一下反轉。

【壓力表】當使用本機時壓力表起初應調為0.1mpa，然后機器運轉時轉動旋鈕（+）逐漸加大壓力。

【參數設備菜單】轉速、工作時間等參數設置。

裝 箱 單

Packing List
