怎么測量工件輪廓度

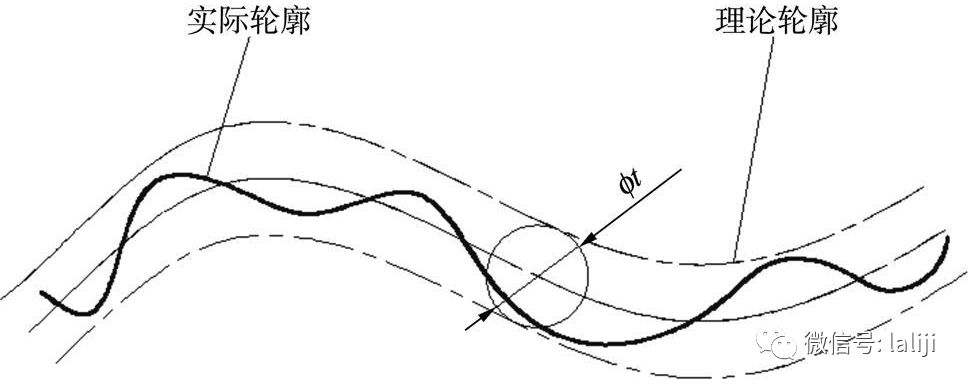

此概念用于描述曲面或曲線形狀的準確性。 所以型材分為線型材和面型材，我們重點介紹線型材。 線輪廓的公差帶是兩個包絡線之間的區域，該區域包含一系列直徑為公差值 t 的圓。 圓心位于理論上正確幾何的直線上。

說白了就是輪廓和尺寸距離是一樣的。 用于判斷加工后的工件與圖紙上的圖紙有什么區別，是否合格。

  點、線、弧，這些有規律的線可以直接測出它們的誤差，而曲線不能，因?yàn)樽兓螅荒苡梅栐貋肀硎荆灾荒芊殖啥鄠€圓和弧，然后用數據 這些圓和弧通過軟件生成文檔。 然后將實際樣品的測試數據生成的同一份文檔與標準圖紙的文檔進行比較，得到某個位置的最大誤差值，即不規則曲線的輪廓。

  有一種允許的尺寸誤差稱為：公差。 制成的工件尺寸在公差范圍內判定為合格，超過公差為NG。

  比如模切部分有一個需要測量輪廓的地方：膠粘劑。 不用說，當粘合劑的形狀不規則時，需要衡量背膠的重要性。

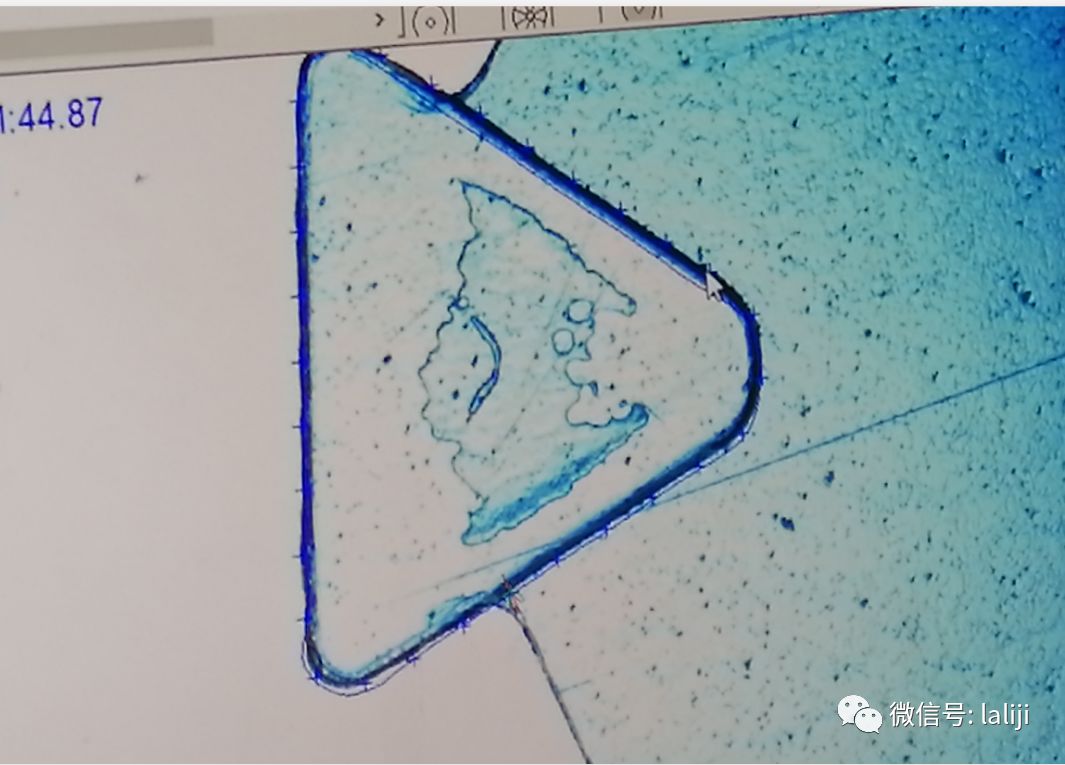

喜歡這個三角形的地方。 它的形狀，它相對于整個樣品的位置，它的大小，是否可以接受？ 這需要測量其輪廓。

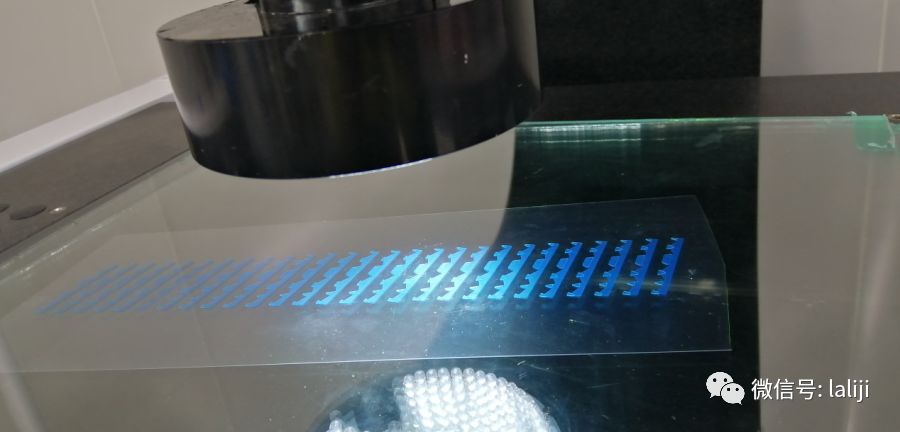

  如何測量輪廓？ 一般來說，這種平面尺寸的線輪廓可以通過自動影像測量儀完成。

  影像測量儀輪廓測量原理：按照1:1的尺寸設置樣品對應的CAD圖紙，刪除多余的尺寸和標簽，只留下需要輪廓測量的地方和原點。 樣品和X軸的參考坐標，并保存為圖像測量 儀器可以編輯的相應格式（例如.DXF）。 通過影像測量儀軟件打開，確定基準，以影像測量儀軟件獨有的方式輸出待測樣品的位置和尺寸數據文件，然后測量實物，確定基準相同 點和線，并添加輪廓樣本的位置和尺寸數據文件，進行實物掃描，掃描完成后直接判斷輪廓。 導出測試數據。  （測量過程可保存為程序文件，方便日后自動測量結果。）
