產品簡介
該儀器為接觸式測量。X軸采用高精密的摩擦導軌為基準，Z1軸采用數字傳感器，觸針輕觸表面，傳感器記錄初始位置，驅動機構帶動測頭沿設定路徑移動，觸針隨表面起伏，傳感器實時記錄觸針位移，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。廣泛應用于機械制造，汽車工業，航空航天，電子元器件等領域。用于檢測工件的輪廓精度，表面形狀誤差等。
產品優勢
1. 接觸式測量通過探針接觸物體表面，記錄探針的位移變化生成輪廓曲線，精度高(可達納米級)，但可能劃傷軟性材料
2. 原始數據可以導出保存，便于多次標注
3. 具有測針自動接觸、自動抬起、自動回退功能
4. 無需轉換傳感器、測針；實現一次測量,粗糙度、輪廓儀同時分析
5. 一次測量，可分析工件不同區域粗糙度，提高測量效率
6. X軸采用低摩擦直線導軌，精度高，壽命長，穩定性極佳
7. X-Z1軸采用高精度傳感器，精度高、線性好
8. 支持圖形自由旋轉擺正
9. 通過測針的跟蹤，可檢測工件的最大點，易于位置調節
10.軟件自動記錄初次工件擺正位置

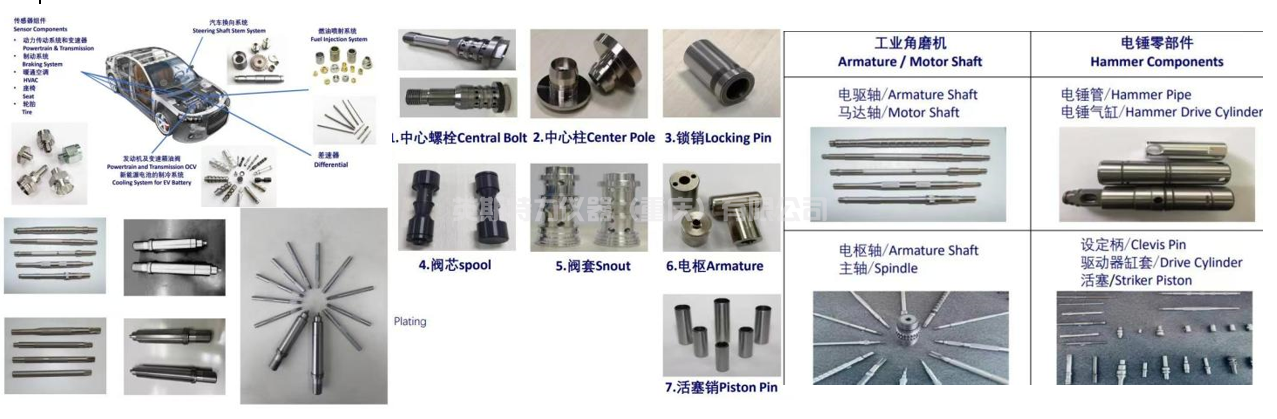

應用領域
1、工業制造：檢測機械零件的尺寸、圓度、直線度粗糙度，驗證模具、齒輪、螺紋的加工精度。
2、半導體與電子：測量晶圓表面平坦度、刻蝕深度，PCB焊點高度檢測，測量芯片、電路板等微小元件的輪廓精度。
3、光學與醫療：鏡頭曲率、光纖端面形貌分析，人工關節表面拋光質量檢測。
4、科研領域：材料表面微觀結構分析(如摩擦學、涂層研究)。
5、汽車工業：測量發動機零件、齒輪、軸承等關鍵部件的輪廓。
6、航空航天：檢測飛機發動機葉片、機身結構等復雜形狀。
基本原理

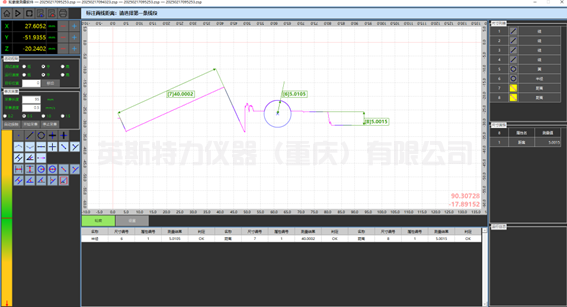

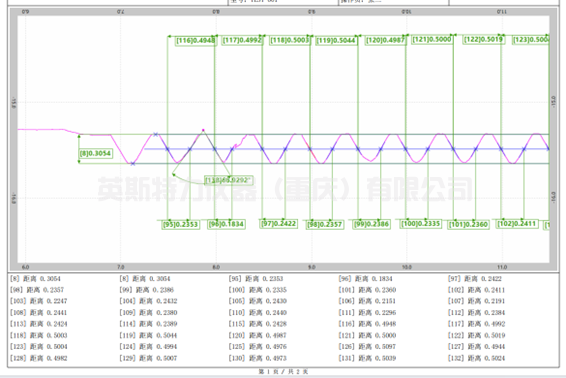

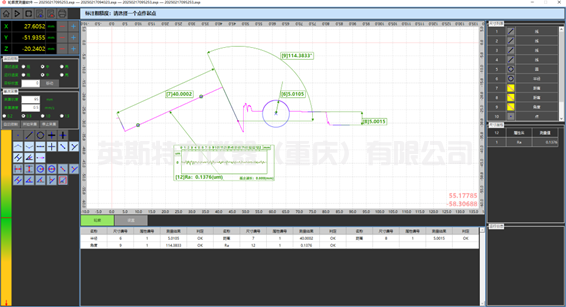

測量軟件
軟件界面設計簡潔，布局合理。采用最新架構和設計風格，用戶極易上手，輪廓測量和粗糙度測量可同時進行
技術規格
輪廓參數 | 測量范圍 | X軸 | 100mm (分辨率0.1μm） |
Z軸 | 500mm | ||
Z1軸 | 40mm（分辨率0.05μm） | ||
輪廓精度
| X軸示值誤差 | ≤（0.8+0.03L）μm | |
Z1軸示值誤差 | ≤（0.8+|0.08H|)μm | ||
圓弧測量誤差 | ≤（1.2+R/8）μm | ||
角度精度 | ≤±1′ | ||
直線度 | 0.8μm/100mm | ||
粗糙度部分 | 殘值噪聲 | ≤0.010μm | λc 為0.08mm，測量速度 為 0.1mm/s，測量平晶 |
粗糙度測量重復性 | 1δ≤2nm | 采用 Ra 為0.35-0.5μm 的方波標準件 | |
粗糙度示值誤差 | ≤±(10nm+3.5%) | ---------- | |
粗糙度示值穩定性 | ≤±7% | ---------- | |
粗糙度測量重復性
| ±3% | ---------- | |
評定長度 | λc×1、2、3、4、5、6、7 | ---------- | |
截止波長 | 0.025、0.08、0.25、0.8、2.5、8mm | ---------- | |
濾波器 | Gaussian Filter | ---------- | |
爬坡角度 | 向上77°、向下88° | ---------- | |
測量速度 | 0.02~5.0mm/s | ---------- | |
測量方式 | 傳感器移動 | ---------- | |
XZZ1 | 三軸電動控制 | 軟件手柄都可控制 | |
電源 | AC 220V±10% 50Hz | ---------- | |
環境要求 |
以上參數均在 20℃± 2℃，相對濕度(RH)：40%-60% RH 使用標準器具下測得
| ||
配置清單
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 主機 | 1 | 臺 | / |
2 | 電腦 | 1 | 個 | / |
3 | 顯示器 | 1 | 個 | / |
4 | 鼠標/鍵盤 | 1 | 個 | / |
5 | 測量軟件 | 1 | 份 | / |
6 | 工具箱 | 1 | 個 | / |
7 | 加密狗 | 1 | 個 | / |
8 | 產品說明書 | 1 | 份 | / |
9 | 產品合格證、保修卡 | 1 | 份 | / |
10 | 輪廓標準器 | 1 | 套 | / |
11 | 標準治具 | 1 | 套 | / |
12 | 測桿 | 1 | 根 | / |
13 | 輪廓測針 | 2 | 根 | / |
14 | 粗糙度測針 | 1 | 根 | / |
15 | 設備插排 | 1 | 個 | / |
16 | 無線網卡 | 1 | 個 | / |
17 | 打印機 | 1 | 個 | / |
18 | 粗糙度樣塊 | 1 | 個 | / |
