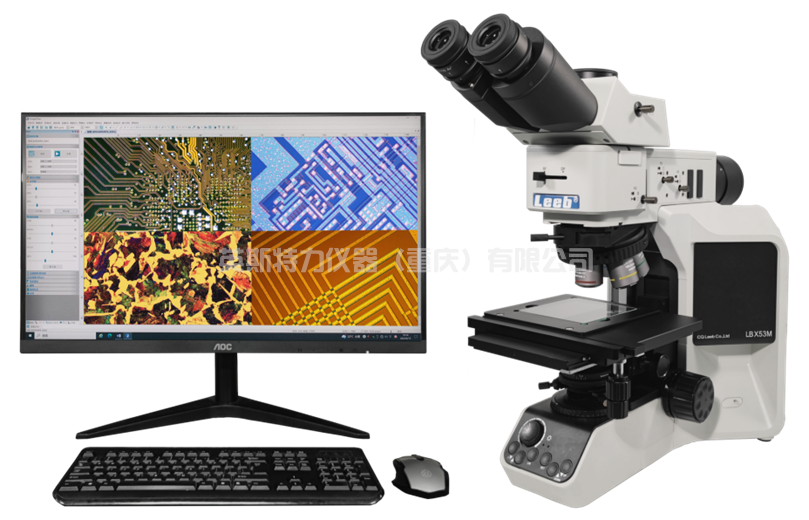

概述
YSTX53M Pro型金相顯微鏡，具有明場、暗場、偏光、DIC觀察方式，超寬視野、高分辨率質量成像。采用5WLED光源，操作簡便、舒適。可選配數碼工業相機、金相評級軟件等配置，適應多種情況觀察使用。

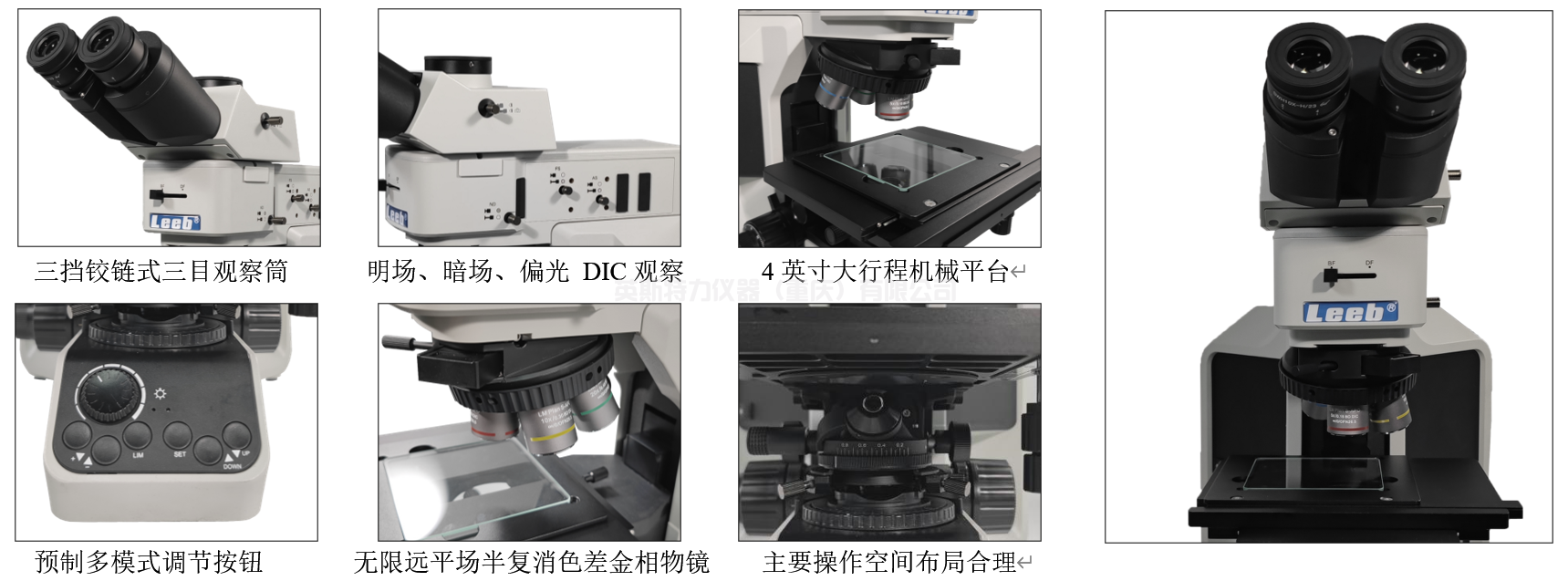

主要特點
● 無限遠消色差校正光學系統，無限遠長距明暗場半復消色差金相物鏡；
● 明、暗場觀察切換反射照明裝置，5WLED冷光源亮度可調節；
● 外形簡潔經典設計，符合人機工學，操作功能全面、簡便；
● 微分干涉組件（選配件），可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差并以立體浮雕形式表現出來，如 LCD 導電粒子，精密磁盤表面劃痕等；
● 完善的偏振系統，固定式檢偏器和360°可旋轉檢偏器，可在不移動工件的情況下，方便觀察以不同偏振角度光線下呈現的狀態。
應用領域
適用場合:工廠檢測檢驗、實驗室研究、教學實驗教室等；
應用范圍:IT、金屬、礦產、陶瓷等行業。
規格及參數
型號 | YSTX53M Pro |
光學系統 | 無限遠色差校正光學系統 |
光學放大倍數 | 50倍～1000倍 |
觀察筒 | 正像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0 |
目鏡 | 高眼點大視野目鏡PL10X25mm，視度可調 |
物鏡 | 無限遠長工作距明暗場半復消色差金相物鏡 5X NA0.15 WD15 |
無限遠長工作距明暗場半復消色差金相物鏡 10X NA0.30 WD8.4 | |
無限遠長工作距明暗場半復消色差金相物鏡 20X NA0.40 WD11.9 | |
無限遠長工作距明暗場半復消色差金相物鏡 50X NA0.75 WD3.0 | |
無限遠長工作距明暗場半復消色差金相物鏡 100X NA0.90 WD1.0 | |
物鏡轉換器 | 編碼明暗場5孔轉換器（帶DIC插槽） |
機架 | 透反射用機架, 低手位粗微同軸調焦機構。粗調行程35mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統，采用數字調光，具有光強設定與復位功能 |
載物臺 | 4英寸載物臺，移動行程：105mmX1020mm機械平臺，X、Y方向同軸調節； |
聚光鏡 | 搖出式消色差聚光鏡（N.A.0.9） |
反射照明器 | 明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調，帶濾色片插槽，帶起偏鏡/檢偏鏡插槽， |
燈室 | 5W可調LED燈室，透、反射通用，預定中心 |
攝像接口 | 攝影攝像附件：1X，C型接口，可調焦（可選0.5X/0.65X） |
偏光組件 | 起偏鏡插板，360°旋轉式檢偏鏡插板 |
DIC組件 | 微分干涉附件（選配） |
標尺 | 高精度型測微尺，格值0.01mm |
顯微鏡配置表
主機 | 透反射用機架 | ● |
觀察筒 | 無限遠鉸鏈三通觀察筒 | ● |
目鏡 | PL10X/25mm，視度可調 | ●● |
物鏡轉換器 | 編碼明暗場5孔轉換器（帶DIC插槽） | ● |
電動明暗場5孔轉換器 | ○ | |
物鏡 | 5X無限遠長工作距明暗場半復消色差金相物鏡 | ● |
| 10X無限遠長工作距明暗場半復消色差金相物鏡 | ● | |
| 20X無限遠長工作距明暗場半復消色差金相物鏡 | ● | |
| 50X無限遠長工作距明暗場半復消色差金相物鏡 | ● | |
| 100X無限遠長工作距明暗場半復消色差金相物鏡 | ● | |
載物臺 | 4英寸載物臺 | ● |
聚光鏡 | 搖出式消色差聚光鏡（N.A.0.9） | ● |
反射照明器 | 明暗場反射照明器 | ● |
光源燈室 | 5W可調LED燈室，反射通用，預定中心 | ● |
偏光組件 | 起偏鏡插板，檢偏鏡插板（360°旋轉） | ● |
DIC組件 | 可調微分干涉插板 | ○ |
攝像接口 | 1X，C型接口，可調焦（可選0.5X/0.65X） | ● |
電腦 | 品牌電腦和顯示器 | ○ |
測量軟件 | 測量軟件OMT-1.5D，軟件控制電動物鏡轉盤，拍照，錄像，測量，掃碼上傳，實時圖像拼接，景深融合 | ○ |
工業相機 | 1200萬，2000萬，高清數碼相機等 | ○ |
包裝紙箱 | ● | |
泡沫包裝 | ● | |
“●”為標配件，“○”為選配件

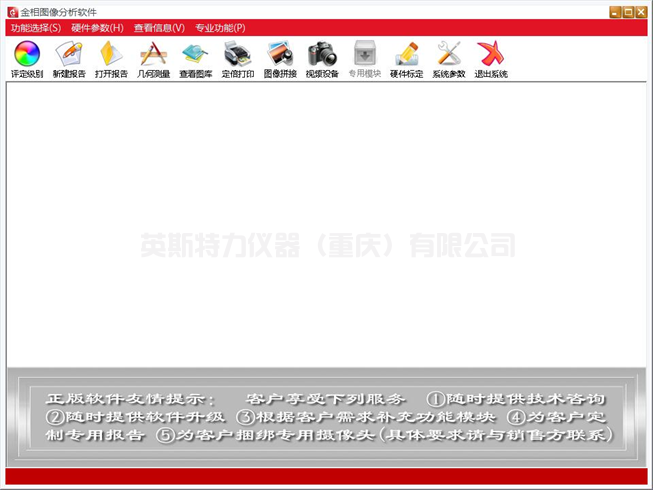

專業定量金相圖像分析計算機操作系統 (金相分析評級軟件) 簡介
一、金相分析軟件介紹
金相分析軟件最新更新到現有金相組織模塊540個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。
金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。
系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或對照使用說明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。
二、主要功能：
● 圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
● 圖像軟件：影像增強，圖像疊加等十多種功能；
● 圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
● 輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
● 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
● 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
● 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
● 脫碳層、滲碳層測量，表面涂層厚度測量；
● 焊縫熔深度測量
● 鐵素體、奧氏體型不銹鋼中相-面積測量；
● 高硅鋁合金初晶硅與共晶硅分析；
● 鈦合金材料分析……等；
● 包含進行比對的近470種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
● 鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

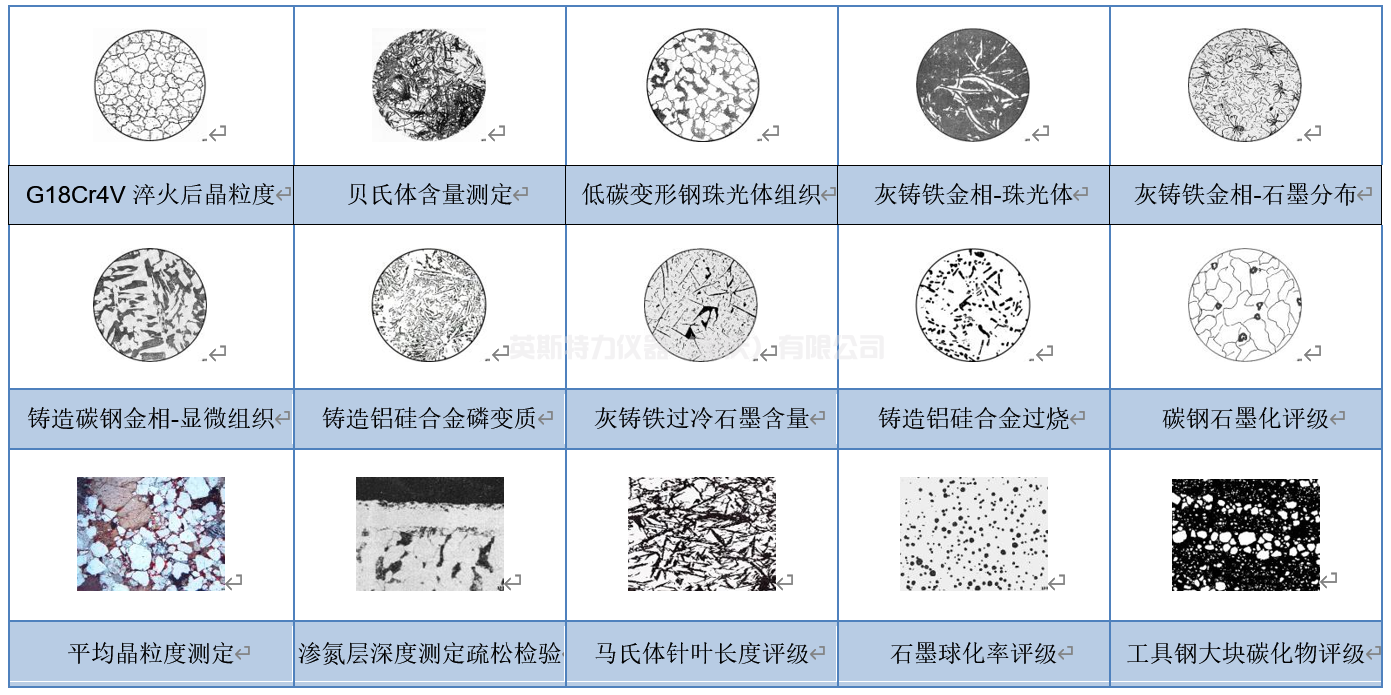

示例圖譜：
(軟件中包含540多種常用金屬材料的金相圖譜，可根據用戶需求增加相應的金相圖譜，完整清單見附件)
三、系統組成：
整個軟件系統由如下部分組成：
1. 軟件程序（光盤）；
2. 加密狗：USB型+動態碼驗證；
3. 文字資料：《使用說明書》（在光盤上）；
4. CCD攝像裝置（高清500萬工業相機）
5. 測微標尺。
四、硬件運行環境： WINDOWS XP、WIN7 32/64、WIN8系統
1. 電腦推薦配置：
⑴ CPU：奔騰4型，主頻2.8G以上；
⑵ 內存：1G及以上（ 否則安裝時會出錯）；
⑶ 硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤；
⑷ 顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；
2. CCD攝像頭或者數碼相機：
分辨率達到450線及以上的CCD攝像頭以及數碼相機均可
* 產品圖片以實物為準，以上參數為典型數值，參數變更恕不另行通知！
