概述
YSTA100N倒置金相顯微鏡是智能化產品，操作更舒適，多種觀察方式可滿足客戶不同需求，廣泛應用于鋼鐵、汽車、機械、電子等行業。可用于5公斤以下的大而重的樣品，與金相分析軟件相互配合，支持各種冶金成像分析需求，更加深入于不同制造處理工藝的理論研究。
主要功能
● 無限遠半復消色差光學系統；
● 明場、暗場、偏光、DIC多種觀察方式可選擇；
● 高眼點大視場平場目鏡，視野清晰、平坦，觀察更舒適；
● LED冷光源亮度穩定，壽命長（無需頻繁更換燈泡）、熱量小；
● 左側位相機安裝方式設計，方便試樣的取放、移動等操作；
● 可選配數碼攝像裝置（工業相機)、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；
● 適用工廠檢驗、實驗室研究檢測、學校教學等；
● 可應用于金屬、礦產、陶瓷、電子等領域。
技術數據
型號 | YSTA100N |
光學系統 | 無限遠消色差校正光學系統 |
三目觀察筒 | 無限遠鉸鏈三通觀察筒，瞳距調節：50mm~75mm，視度調節：±5屈光度， 兩檔分光比R:T=100:0或50:50 |
目鏡 | 高眼點大視野平場目鏡SWH10×/23mm（視度可調） |
物鏡 | 明暗場金相物鏡5×、10×、20×、50×、100×(選) |
機架 | 帶明暗場切換裝置 , 帶偏光裝置插槽 , 帶液晶屏幕顯示光源亮度和物鏡倍率顯示功能。 |
物鏡轉換器 | 5孔明/暗場物鏡編碼轉換器，亮度記憶功能（帶DIC插槽可選） |
5孔編碼型可調中明/暗場物鏡轉換器，亮度記憶功能（帶DIC插槽可選） | |
編碼型物鏡轉換器將顯微鏡的硬件設置與圖像分析軟件整合在一起。屏幕上顯示物鏡的放大倍率，同時切換倍率時也能自動調整記錄的校準值，極大的方便儀器的使用操作 | |
粗微調焦機構 | 采用低手位粗微調同軸 , 粗調行程 9mm, 焦面向上 6.5mm, 向下 2.5mm, 微調精度 0.002mm, 帶有防止下滑的松緊調節手輪 |
載物臺 | 三層機械移動平臺，低手位X、Y方向同軸調節 |
照明系統 | 寬電壓輸入設計AC 100V~240V 50/60Hz，大功率10WLED，高色彩還原 |
其他附件 | 1×攝影接口，可選攝影攝像附件：0.65×、0.5×C接口（可調焦） |
物鏡技術參數及配置 (單位：mm)
物 鏡 | 數字孔徑N.A. | 配置 | |
明暗場金相物鏡 | LPL 5× | 0.15 | ● |
LPL 10× | 0.30 | ● | |
LPL 20× | 0.45 | ● | |
LPL 50× | 0.55 | ● | |
LPL 100× | 0.80 | ○ |
注：“●”為標配，“○”為選配

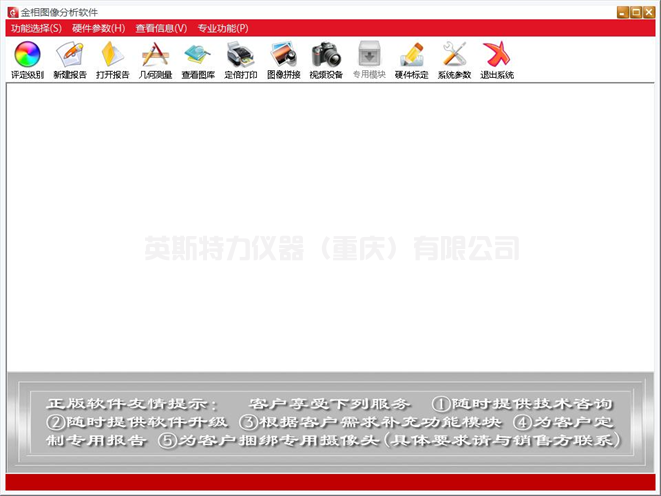

專業定量金相圖像分析計算機操作系統 (金相分析評級軟件) 簡介
一、金相分析軟件介紹
金相分析軟件最新更新到現有金相組織模塊600多個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。
金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像
分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。
二、主要功能：
● 圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
● 圖像軟件：影像增強，圖像疊加等十多種功能；
● 圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
● 輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
● 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
● 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
● 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
● 脫碳層、滲碳層測量，表面涂層厚度測量；
● 焊縫熔深度測量
● 鐵素體、奧氏體型不銹鋼中相-面積測量；
● 高硅鋁合金初晶硅與共晶硅分析；
● 鈦合金材料分析……等；
● 包含進行比對的近470種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
● 鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

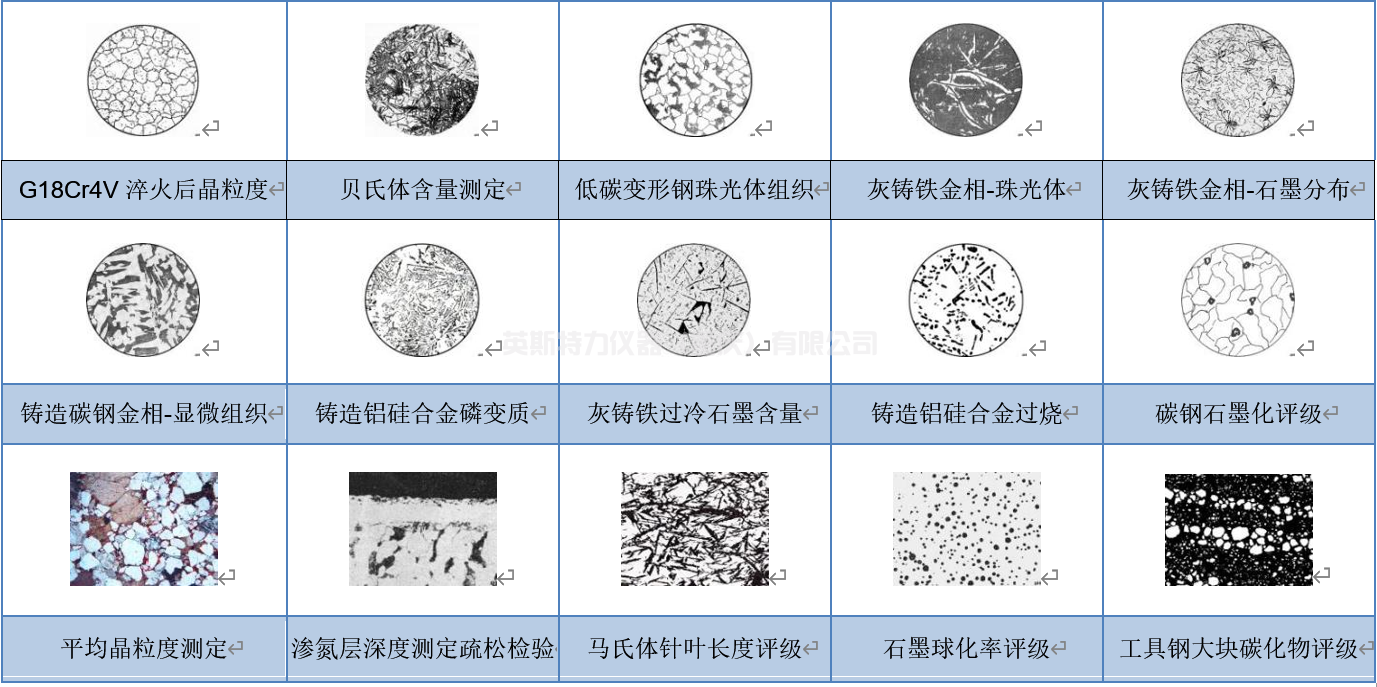

示例圖譜：(軟件中包含含470多種常用金屬材料的金相圖譜，也可根據用戶需求增加相應的金相圖譜)
三、系統組成：
整個軟件系統由如下部分組成：
⒈ 軟件程序（光盤）；
⒉ 加密狗：USB型+動態碼驗證；
⒊ 文字資料：《使用說明書》（在光盤上）；
4. CCD攝像裝置（高清500萬工業相機）
5. 測微標尺。
四、硬件運行環境： WINDOWS XP、WIN7 32/64、WIN8系統
⒈電腦推薦配置：
⑴CPU：奔騰4型，主頻2.8G以上；
⑵內存：1G及以上（ 否則安裝時會出錯）；
⑶硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤；
⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；
⒉CCD攝像頭或者數碼相機：
分辨率達到450線及以上的CCD攝像頭以及數碼相機均可
* 產品圖片以實物為準，以上參數為典型數值，參數變更恕不另行通知！
